Übersichtsschaltplan PV-Anlage: Muster und Vorlage als PDF
Der Übersichtsschaltplan (auch einpoliger Übersichtsplan oder Übersichtsschaltbild) ist bei jeder Netzanmeldung und Fertigmeldung einer Photovoltaikanlage Pflicht. Der Netzbetreiber prüft darin, wie Module, Wechselrichter, Speicher, Zähler und Absicherung zusammenhängen – nach dem Aufbau der VDE-AR-N 4105.
Hier sehen Sie ein vollständiges Muster als PDF, erfahren, welche Angaben darin stehen müssen, und können den Plan für Ihre eigene Anlage direkt erzeugen.

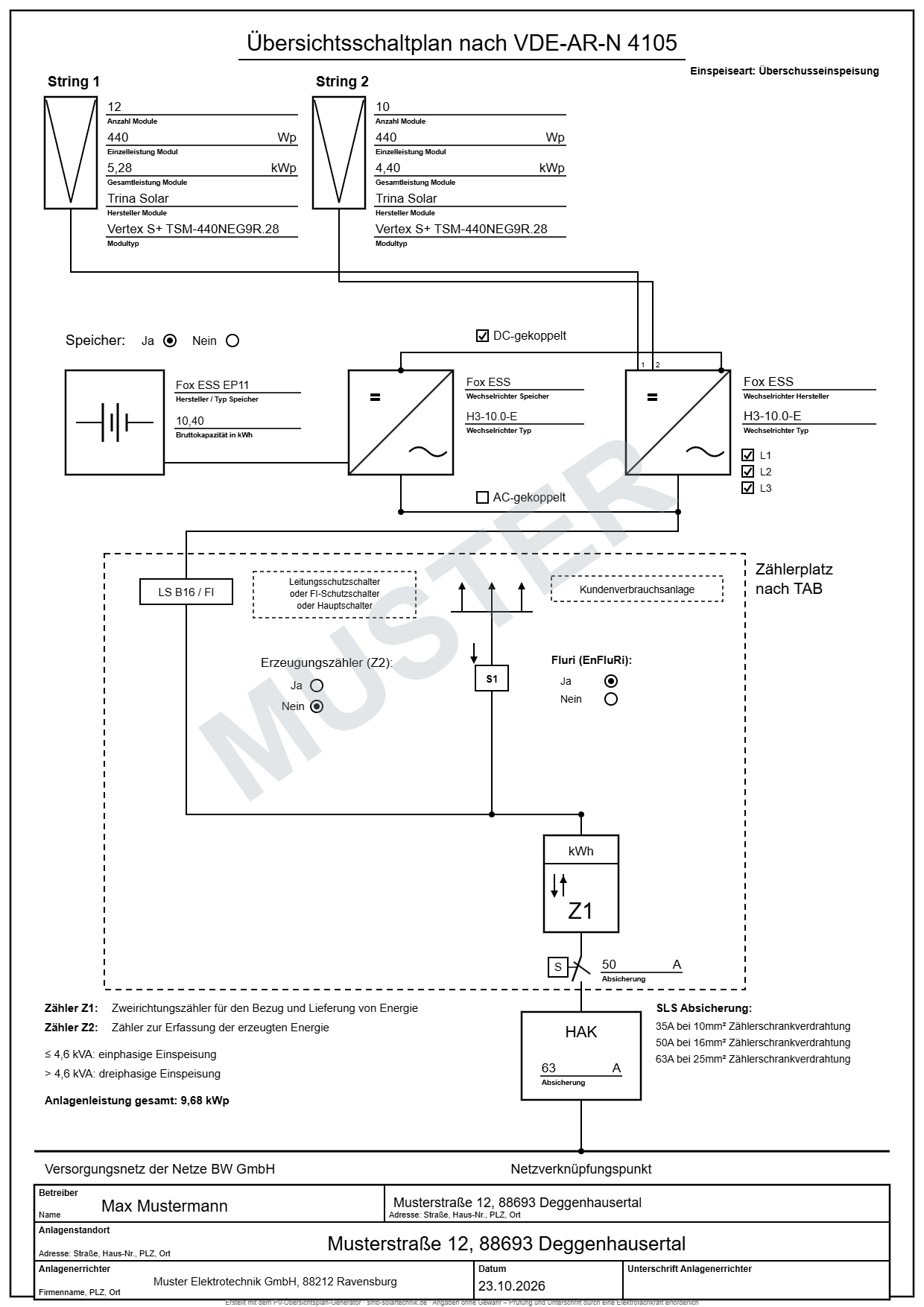

Muster-Übersichtsschaltplan ansehen (PDF)
Das Muster darf frei angesehen werden, ist aber nicht einreichbar – der Netzbetreiber verlangt den Plan mit den Daten der konkreten Anlage.
Eigenen Übersichtsschaltplan erstellenDiese Angaben müssen im Übersichtsschaltplan stehen (Checkliste)
- 1.
Module je String: Anzahl, Leistung je Modul (Wp), Hersteller und Typ, Gesamtleistung in kWp.
- 2.
Wechselrichter: Hersteller, Typ, AC-Nennleistung in kW, Einspeisephasen (L1/L2/L3; ab 4,6 kVA dreiphasig).
- 3.
Batteriespeicher: Hersteller, Typ, Bruttokapazität in kWh, DC- oder AC-Kopplung, Zuordnung zum Wechselrichter.
- 4.
Zählerplatz nach TAB: Zweirichtungszähler Z1, bei Volleinspeisung oder auf Anforderung Erzeugungszähler Z2, Energieflussrichtungssensor (EnFluRi/S1).
- 5.
Absicherung: Leitungsschutz-/FI-Schalter des WR-Abgangs, SLS (selektiver Hauptleitungsschutzschalter), HAK-Absicherung in A.
- 6.
NA-Schutz: Integriert im Wechselrichter (bis 30 kVA) oder zentraler NA-Schutz mit Kuppelschalter.
- 7.
Steuerbarkeit: Funkrundsteuerempfänger oder Steuerbox nach § 14a EnWG; bis 25 kWp alternativ 60-%-Wirkleistungsbegrenzung.
- 8.
Überspannungsschutz (SPD): DC- und AC-seitig sowie DC-Freischalter, sofern verbaut.
- 9.
Ersatzstrom-/Backup-Umschaltung: Wenn eine Notstromfunktion vorhanden ist.
- 10.
Netzbetreiber und Anlagendaten: Netzbetreiber, Netzverknüpfungspunkt, Betreiber mit Adresse, Anlagenstandort, Anlagenerrichter (Elektrofachbetrieb) mit Datum und Unterschrift.
Übersichtsschaltplan PV-Anlage mit Speicher: Was anders ist
DC-gekoppelt: Bei einem Hybrid-Wechselrichter ist die Batterie am DC-Eingang angeschlossen. Ein Gerät übernimmt die Aufgaben für PV und Speicher; der Plan zeigt die Batterie und ihre Zuordnung zum Hybrid-Wechselrichter.
AC-gekoppelt: Der Speicher hat einen eigenen Batterie-Wechselrichter auf der 230/400-V-Seite. Diese Kopplungsart ist typisch bei einer Nachrüstung und wird im Plan als eigener Anschluss auf der AC-Seite dargestellt.
Was der Netzbetreiber zusätzlich sehen will: Kopplungsart, Speicherkapazität und EnFluRi-Sensor müssen erkennbar sein. Das Speicherformular E.3 gehört als Begleitdokument zur Anmeldung.
Warum Netzbetreiber Übersichtsschaltpläne zurückweisen
- Wechselrichterleistung fehlt oder weicht von der Netzzusage ab.
- Modulanzahl passt nicht zum Foto bzw. alle Module sind auf einem String eingezeichnet.
- Funkrundsteuerempfänger oder Steuerbox sind nicht eingezeichnet.
- Bestandsanlage ist nicht mit eingezeichnet: Bei Erweiterungen oder Zweitanlagen gehören immer beide Anlagen in einen Plan.
- Unterschrift des Elektrofachbetriebs fehlt.
- Speicher ist ohne Kopplungsart eingezeichnet.
Vorlage herunterladen oder Plan erzeugen?
Eine PDF-Vorlage muss mit einem Zeichenprogramm nachgebaut und bei jeder Änderung neu gezeichnet werden.
Der Generator fragt die Angaben ab, zeichnet den Plan live und liefert PDF (A4, 300 dpi) und PNG. Die Vorschau ist kostenlos, der Download kostet 5,95 € inkl. MwSt., kein Abo. Auch zwei Wechselrichter, zwei Speicher und eine Bestandsanlage mit eigenem Zähler lassen sich in einem Plan darstellen.
